Grounding System atau sistem grounding merupakan bagian yang sangat penting dalam instalasi listrik maupun sistem penangkal petir. Sayangnya, banyak orang hanya berfokus pada perangkat listrik atau penangkal petir tanpa memperhatikan kualitas grounding. Padahal, sebaik apa pun peralatan yang digunakan, tanpa grounding yang benar, risiko sengatan listrik, kerusakan peralatan elektronik, hingga kebakaran tetap dapat terjadi.
Grounding berfungsi sebagai jalur pelepasan arus gangguan menuju bumi sehingga arus tidak mengalir melalui tubuh manusia maupun merusak instalasi listrik. Selain itu, grounding juga menjadi komponen utama dalam grounding penangkal petir, karena seluruh energi sambaran petir harus dibuang ke tanah melalui sistem ini.
Apabila Anda sedang mencari informasi mengenai apa itu grounding system, bagaimana cara kerjanya, jenis-jenisnya, standar yang digunakan, hingga memilih jasa grounding system yang profesional, artikel ini akan membahasnya secara lengkap.
Apa Itu Grounding System?
Grounding System adalah sistem yang menghubungkan instalasi listrik atau sistem proteksi petir dengan bumi melalui konduktor dan elektroda tanah. Tujuan utamanya adalah memberikan jalur yang aman bagi arus gangguan sehingga tidak membahayakan manusia maupun peralatan.
Dalam dunia kelistrikan, grounding sering disebut juga earthing system atau sistem pentanahan.
Grounding bukan hanya dipasang pada bangunan besar seperti pabrik atau gedung bertingkat. Rumah tinggal, kantor, ruko, gudang, rumah sakit, hotel, sekolah, hingga data center juga membutuhkan sistem grounding yang baik.
Butuh Instalasi Grounding yang Sesuai Standar?
Tim kami melayani jasa grounding system untuk rumah, gedung, pabrik, gudang, rumah sakit, hingga kawasan industri di seluruh Indonesia. Setiap instalasi menggunakan material berkualitas dan dilakukan pengujian dengan Earth Tester untuk memastikan nilai grounding sesuai kebutuhan.
Hubungi kami sekarang untuk konsultasi gratis dan survei lokasi.
Mengapa Grounding Sangat Penting?
Tanpa grounding, berbagai risiko dapat terjadi, antara lain:
- Sengatan listrik pada manusia.
- Kerusakan panel listrik.
- Kerusakan komputer dan server.
- Kerusakan CCTV.
- Kerusakan inverter.
- Kerusakan PLC industri.
- Kebakaran akibat arus bocor.
- Gagalnya sistem penangkal petir saat menerima sambaran.
Karena itu, hampir semua standar instalasi listrik mengharuskan adanya sistem grounding.
Fungsi Grounding System
1. Melindungi Keselamatan Manusia
Apabila terjadi kebocoran arus listrik pada body peralatan, grounding akan mengalirkan arus tersebut ke bumi sehingga tidak mengalir melalui tubuh manusia.
2. Melindungi Peralatan Elektronik
Peralatan elektronik modern sangat sensitif terhadap lonjakan tegangan. Grounding membantu mengurangi risiko kerusakan pada:
- Komputer
- Server
- CCTV
- Mesin produksi
- Panel listrik
- UPS
- Inverter
- Sistem otomasi
3. Membantu Pengaman Bekerja
MCB, MCCB, ELCB, maupun RCCB membutuhkan jalur arus gangguan agar dapat bekerja dengan cepat. Grounding mempercepat proses pemutusan arus saat terjadi gangguan.
4. Menstabilkan Tegangan
Grounding memberikan referensi tegangan terhadap bumi sehingga sistem listrik menjadi lebih stabil.
5. Menjadi Bagian Penting Sistem Penangkal Petir
Salah satu fungsi paling penting grounding adalah menjadi tempat pembuangan energi petir. Apabila nilai grounding buruk, maka energi petir dapat memantul kembali ke instalasi listrik dan menyebabkan kerusakan besar.
Ingin Mengetahui Kondisi Grounding Bangunan Anda?
Grounding yang sudah lama terpasang belum tentu masih memiliki nilai resistansi yang baik. Kami menyediakan layanan pengukuran grounding, evaluasi sistem, serta rekomendasi perbaikan agar instalasi listrik dan penangkal petir tetap bekerja optimal.
Konsultasikan kebutuhan Anda dengan tim kami.
Bagaimana Cara Kerja Grounding?
Cara kerja grounding sebenarnya cukup sederhana. Ketika terjadi gangguan listrik:
- Arus bocor muncul.
- Arus mengalir menuju kabel grounding.
- Kabel grounding mengalirkan arus menuju elektroda tanah.
- Energi tersebar ke bumi.
- Peralatan proteksi memutus aliran listrik.
Pada sistem penangkal petir, prosesnya hampir sama. Sambaran petir ditangkap oleh air terminal, dialirkan melalui down conductor, kemudian dibuang ke tanah menggunakan grounding system.
Komponen Grounding System
Sebuah sistem grounding terdiri dari beberapa komponen utama.
1. Ground Rod
Batang grounding yang ditanam ke tanah. Biasanya menggunakan:
- Copper Bonded Rod
- Solid Copper Rod
- Galvanized Rod
2. Kabel Grounding
Jenis kabel yang sering digunakan antara lain:
- Bare Copper (BC)
- NYY
- Copper Tape
Pada instalasi penangkal petir umumnya digunakan kabel BC (Bare Copper) karena memiliki konduktivitas tinggi dan tahan terhadap korosi.
3. Ground Clamp
Berfungsi menghubungkan kabel dengan ground rod.
4. Earth Pit
Bak kontrol yang memudahkan proses pemeriksaan dan pengukuran grounding.
5. Ground Enhancement Material
Pada daerah berbatu atau tanah dengan resistansi tinggi biasanya digunakan material tambahan agar nilai grounding tetap rendah.
Jenis-Jenis Grounding
Sebuah sistem grounding terdiri dari beberapa komponen utama.
1. Ground Rod System
Jenis paling umum. Menggunakan satu atau beberapa batang grounding yang ditanam secara vertikal. Cocok untuk:
- Rumah
- Ruko
- Kantor
- Gudang
2. Ground Plate
Menggunakan pelat tembaga yang ditanam di dalam tanah. Biasanya dipakai pada lokasi dengan kondisi tertentu.
3. Ground Grid
Menggunakan jaringan konduktor di bawah permukaan tanah. Banyak digunakan pada:
- Gardu induk
- Pembangkit listrik
- Pabrik besar
4. Chemical Grounding
Menggunakan material kimia khusus untuk menjaga kelembapan tanah. Sangat cocok untuk:
- Tanah berbatu
- Tanah kapur
- Daerah kering
Grounding Penangkal Petir
Grounding merupakan bagian yang tidak dapat dipisahkan dari sistem penangkal petir. Secara umum sistem penangkal petir terdiri dari:

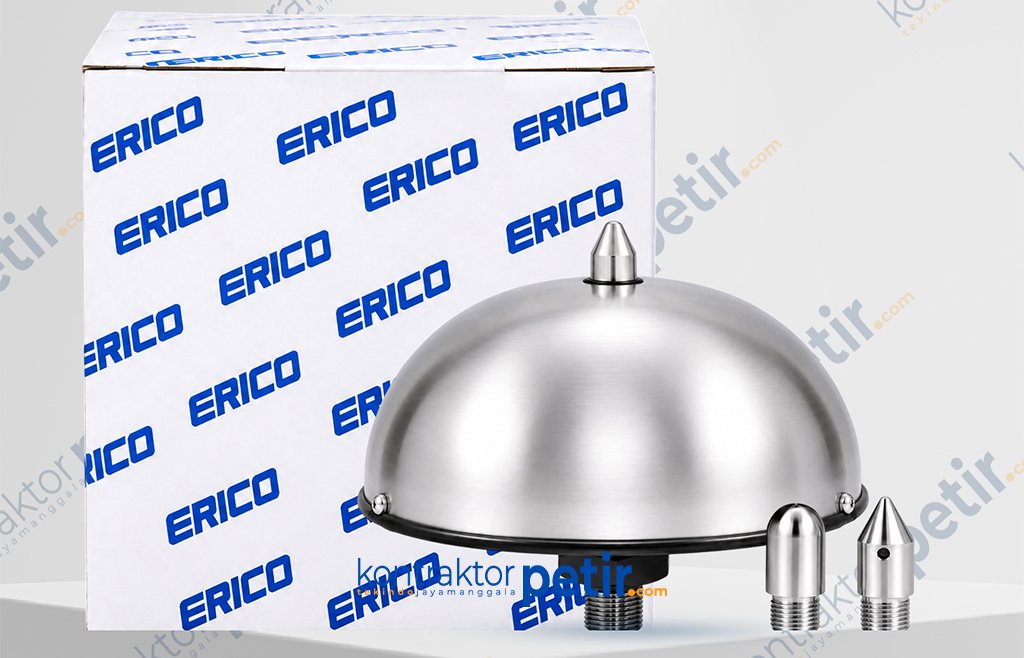

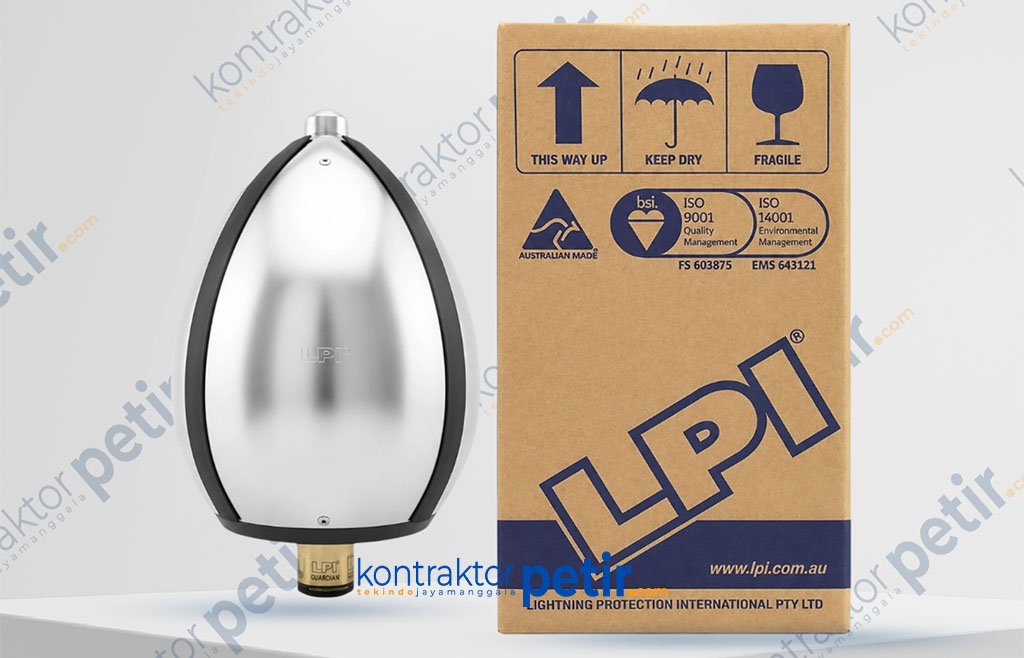

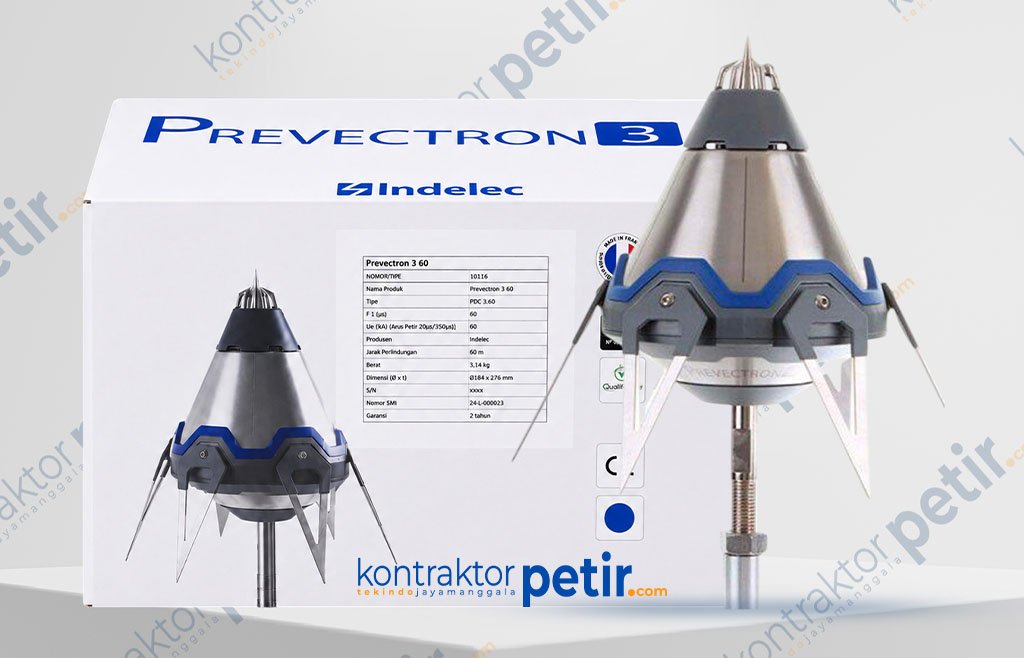

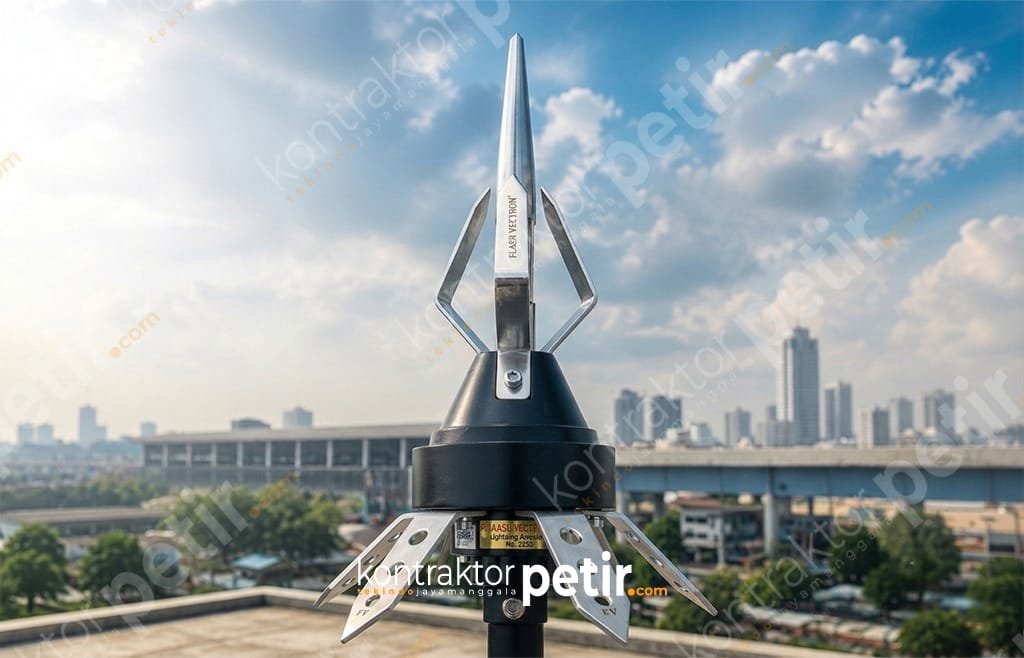

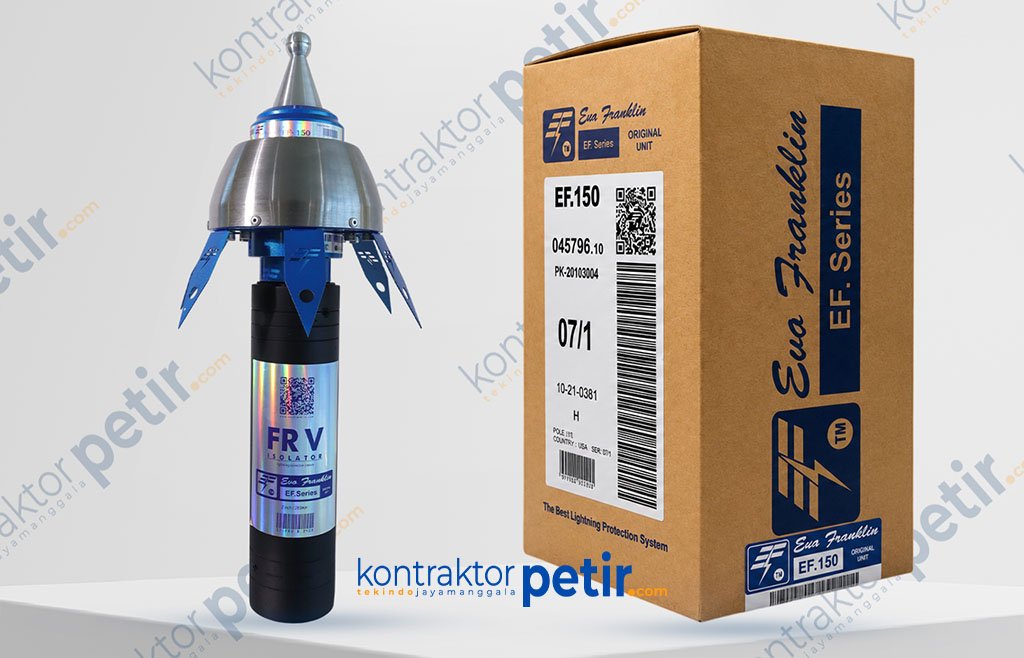

- Air Terminal
- Down Conductor
- Grounding System
Ketiga komponen tersebut harus bekerja sebagai satu kesatuan. Tanpa grounding yang baik, energi petir tidak akan terbuang dengan sempurna. Akibatnya dapat terjadi:
- Kerusakan panel listrik.
- Kerusakan perangkat elektronik.
- Percikan api.
- Tegangan langkah.
- Tegangan sentuh.
Pasang Penangkal Petir Sekaligus Grounding yang Tepat
Sistem penangkal petir tidak akan bekerja maksimal tanpa grounding yang baik. Kami menyediakan layanan pemasangan penangkal petir lengkap dengan instalasi grounding yang dirancang sesuai kondisi bangunan dan karakteristik tanah.
Minta penawaran harga sesuai kebutuhan proyek Anda.
Standar Nilai Grounding
Semakin kecil nilai tahanan grounding, semakin baik. Sebagai gambaran umum:
| Instalasi | Nilai Grounding |
|---|---|
| Rumah | < 5 Ohm |
| Gedung | 1–5 Ohm |
| Industri | < 2 Ohm |
| Data Center | < 1 Ohm |
| Penangkal Petir | Serendah mungkin sesuai desain dan standar yang berlaku |
Faktor yang Mempengaruhi Grounding
Beberapa faktor yang memengaruhi nilai tahanan grounding meliputi:
- Jenis tanah.
- Kedalaman elektroda.
- Diameter ground rod.
- Jumlah ground rod.
- Jarak antar ground rod.
- Kandungan mineral tanah.
- Kelembapan tanah.
- Material kabel.
- Kualitas sambungan.
Tanah yang lembap umumnya menghasilkan nilai resistansi lebih rendah dibandingkan tanah berbatu atau berpasir.
Proses Instalasi Grounding
Pekerjaan instalasi grounding umumnya meliputi:
Survey lokasi
Teknisi mengevaluasi kondisi tanah, area pemasangan, dan kebutuhan sistem.
Perencanaan
Menentukan jumlah elektroda, jenis material, ukuran kabel, serta titik pemasangan.
Pengeboran atau Penanaman Ground Rod
Ground rod dipasang sesuai kedalaman yang diperlukan.
Penyambungan
Ground rod dihubungkan menggunakan kabel grounding dengan sambungan yang kuat dan tahan korosi.
Pengujian

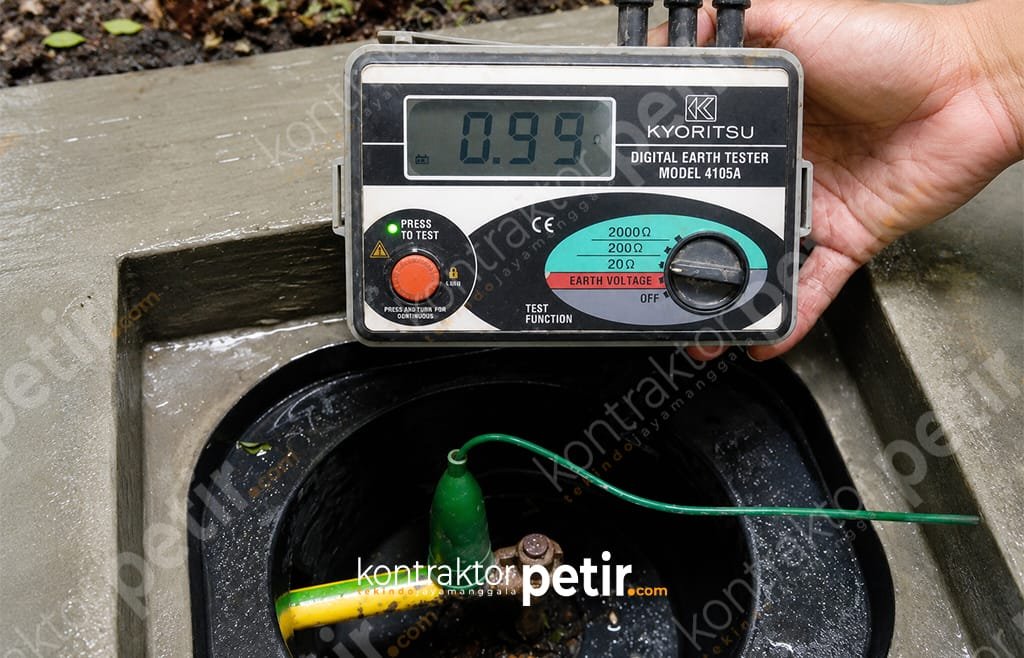

Nilai resistansi diukur menggunakan Earth Tester.
Dokumentasi
Hasil pengujian dicatat sebagai laporan pekerjaan.
Mencari Jasa Grounding System Profesional?
Kami melayani instalasi grounding untuk berbagai jenis bangunan, mulai dari rumah tinggal, gedung bertingkat, pabrik, gudang, hingga fasilitas industri. Seluruh proses dikerjakan oleh teknisi berpengalaman dengan material berkualitas dan pengujian setelah pemasangan.
Hubungi kami untuk mendapatkan solusi grounding yang aman dan andal.
Tips Memilih Jasa Grounding System
Memilih penyedia jasa grounding system yang tepat sangat penting untuk memastikan hasil instalasi aman dan sesuai kebutuhan. Pertimbangkan beberapa hal berikut:
- Memiliki pengalaman menangani berbagai jenis proyek.
- Menggunakan material berkualitas.
- Melakukan survei lokasi sebelum pekerjaan dimulai.
- Menyediakan pengukuran menggunakan Earth Tester.
- Memberikan laporan hasil pengujian.
- Menawarkan garansi pekerjaan.
- Mampu melayani proyek di seluruh Indonesia.
Hindari memilih penyedia jasa hanya berdasarkan harga paling murah. Kualitas material, metode instalasi, dan hasil pengukuran jauh lebih menentukan keandalan sistem dalam jangka panjang.
Mengapa Memilih Kami?
Kami melayani jasa grounding system untuk berbagai kebutuhan di seluruh Indonesia, mulai dari rumah tinggal hingga fasilitas industri.
Layanan kami meliputi:
- Instalasi grounding system.
- Grounding penangkal petir.
- Pengukuran resistansi tanah.
- Perbaikan sistem grounding.
- Penambahan ground rod.
- Chemical grounding.
- Grounding untuk panel listrik, genset, trafo, dan gardu.
Seluruh pekerjaan dilakukan oleh tenaga berpengalaman dengan material berkualitas dan disertai pengujian menggunakan Earth Tester.
Konsultasi Grounding System Gratis
Masih ragu menentukan jenis grounding yang sesuai untuk bangunan Anda? Tim kami siap membantu mulai dari survei lokasi, perencanaan, pemasangan, hingga pengujian nilai grounding.
✔ Melayani seluruh Indonesia
✔ Material berkualitas
✔ Teknisi berpengalaman
✔ Pengujian menggunakan Earth Tester
✔ Garansi pekerjaan*
Hubungi kami sekarang melalui WhatsApp atau telepon untuk mendapatkan penawaran terbaik
Kesimpulan
Grounding System merupakan fondasi utama keselamatan instalasi listrik dan sistem penangkal petir. Sistem ini tidak hanya melindungi manusia dari bahaya sengatan listrik, tetapi juga menjaga peralatan elektronik, meningkatkan keandalan instalasi, dan memastikan energi sambaran petir dapat dialirkan ke bumi dengan aman.
Apabila Anda membutuhkan jasa grounding system, grounding penangkal petir, maupun instalasi grounding untuk rumah, gedung, pabrik, atau fasilitas industri, pastikan pekerjaan dilakukan oleh tenaga profesional dengan material berkualitas serta pengujian menggunakan Earth Tester agar sistem bekerja optimal dan tahan lama.
